レベル計測システム
3D LEVEL
SCANNER
3Dレベルスキャナー
レーザーセンサーと専用アプリケーションを使用し、照射されたエリアの高さレベルを高精度かつ高速に計測することができる当社特許取得の高性能システムです。
アプリケーション
高精度センサー
主な特長
高精度レーザーセンサーを採用、
素早く正確なスキャンを実現

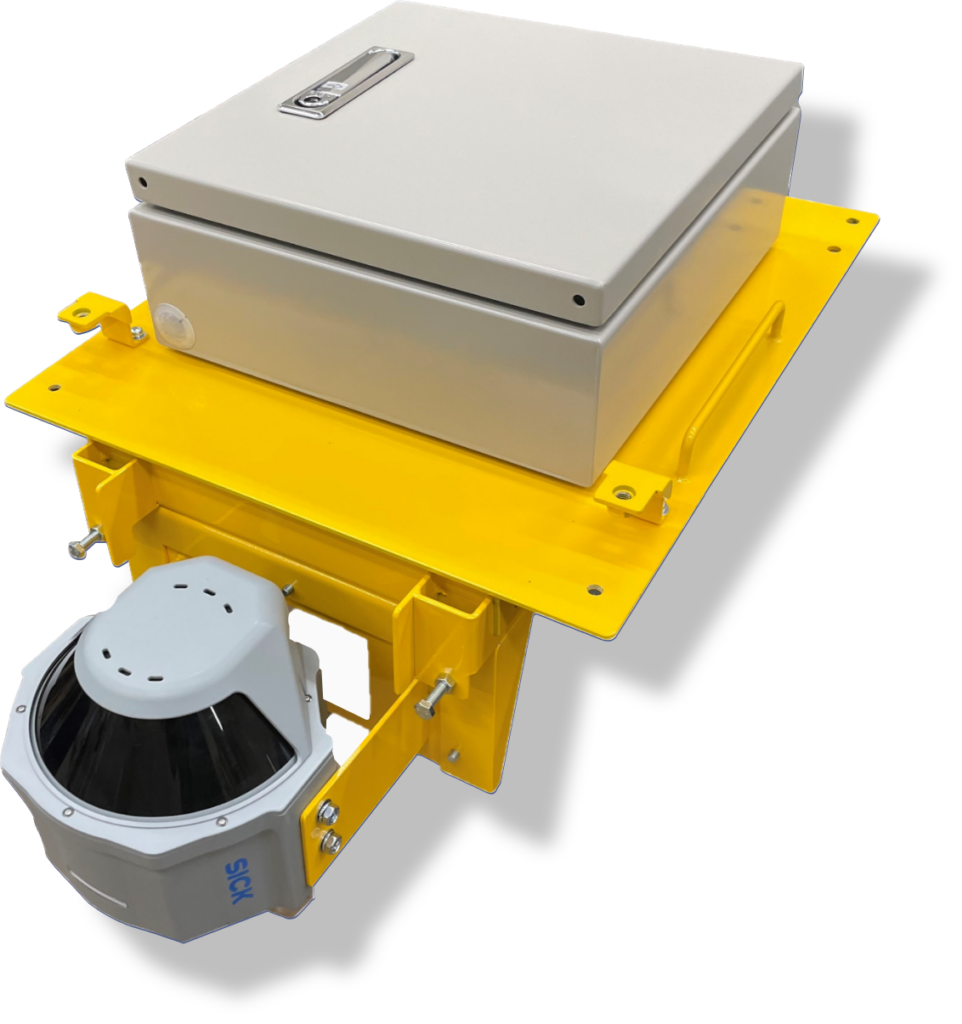

高さレベルをスキャンするセンサーは、SICK社の高精度レーザーセンサーを採用しています。防塵・防水仕様の為、様々な現場での導入が可能となっており、主にごみ焼却施設といったプラント施設で使用されています。
専用アプリケーションで詳細なデータを管理
センサーから取得した高さレベルデータをアプリケーションで視覚的に見やすく表示でき、マウスのドラッグ操作で360°全方向からの確認も出来ます。また、500mm区画毎に数値化されたデータはCSV形式等で出力することが可能です。※ご要望に合わせて様々な形式に対応可能です。

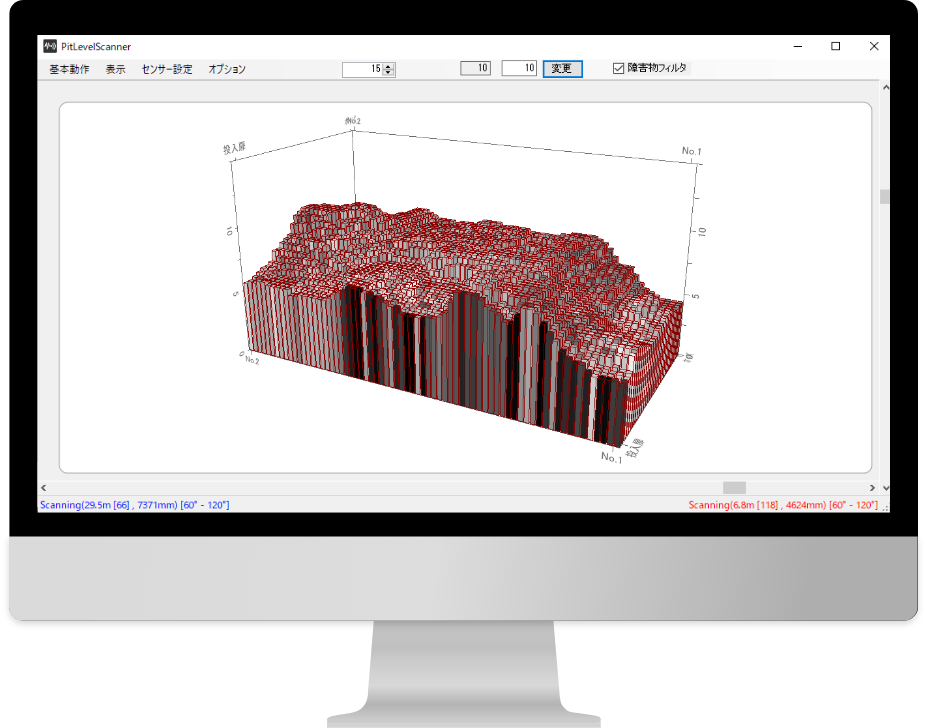

▲視覚的に認識しやすい3Dグラフィックス

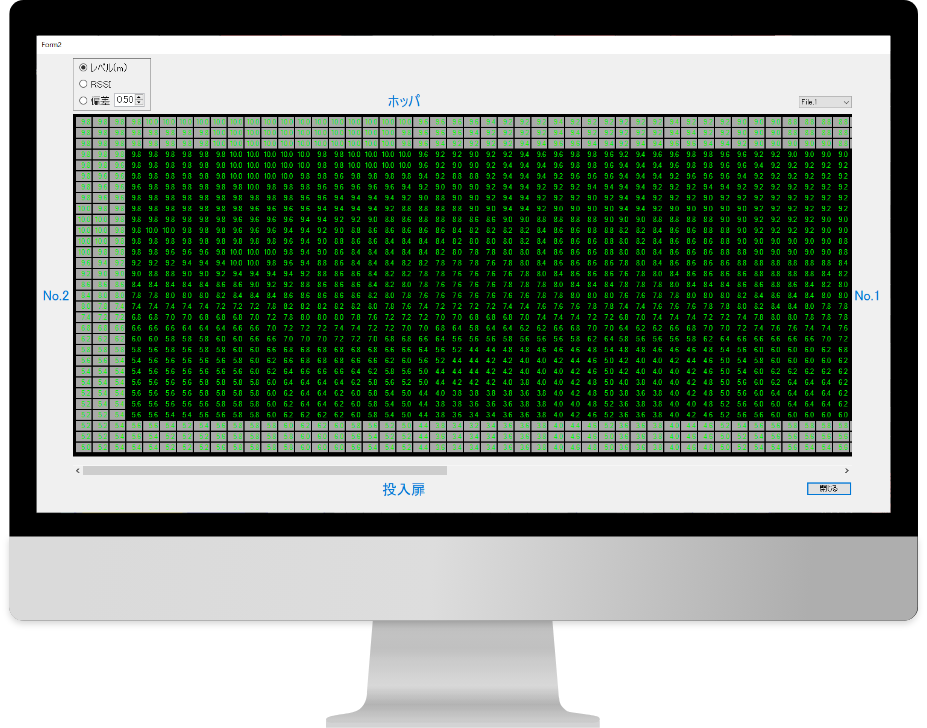

▲500mm区画毎にレベルをデータ化・出力
その他の特長
特許第6860230号取得
3Dレベルスキャナーは当社で特許を取得しています。
リアルタイム更新
電力接続時は常時レーザーセンサーで照射を行いアプリケーション側へのデータ転送を行っています。
正確性が求めれるシビアな現場でこそ最大限に性能を発揮することが出来ます。
計測距離は約40m
センサーからの最大照射距離は約40mです。一般的なごみ焼却施設などであれば、十分な測定距離です。※使用環境によって異なる場合があります。

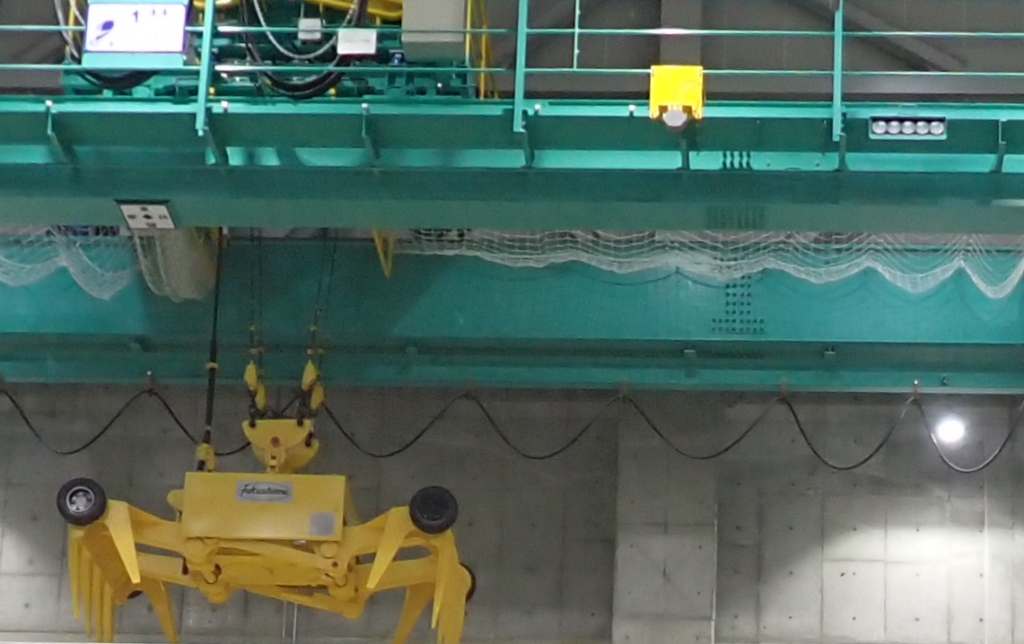

センサー取付け
例）天井クレーンのガーダーに設置
右写真は天井クレーンのガーダーに設置時のイメージです。
固定可能な場所、給電ケーブルなどの各種ケーブルに接続可能な場所であれば、どこにでも取り付け可能です。
